A 12 V-ot könnyű szünetmentesíteni, de hogyan lesz ebből 48 V szabvány PoE a kameráknak?
A kihívás: Több mint egy szimpla áramszünet.
A hálózatépítésben az áramszünet nem kifogás, hanem egy állapot, amivel tervezni kell. A laborasztalon egy igazi túlélő-készletet állítottunk össze: egy Teltonika RUT241 ipari routert, egy Teltonika TSW101 ipari PoE switchet, és 4 darab Techson TCI EL3 C902 WI A -2.8 IP kamerát. Mindezt egyetlen, kompakt Teltonika BAT120 szünetmentes tápegységre bíztuk.
A cél egyszerű volt: kihúzzuk a tápkábelt, és megnézzük, meddig bírja az akkumulátor ezt a terhelést. A mérést automatizálni akartuk egy Synology NAS-on futó Node-RED környezetből, ami MQTT üzeneteken keresztül figyeli az eszközöket. Továbbá van lehetőség SMS vagy Email értesítéseket is beállítani, az egyszerűbb használhatóság érdekében.
A Teltonika „Mágiája”: Stabil PoE 12 Voltból!
A legnagyobb kihívás az feszültségkülönbség volt. A mini UPS egy fantasztikus, ipari DIN-sínre pattintható eszköz, de a kimenetén „csak” 12 V DC egyenáramot ad le. A PoE szabvány viszont 48–54 Voltot követel meg a kamerák meghajtásához.
Itt jön be a képbe a laborunk igazi sztárja, az ipari PoE switch. Ez az eszköz ugyanis rendelkezik egy beépített feszültségkonverterrel (step-up converter). A switch szó szerint befalja a szünetmentes tápból érkező 12 V egyenáramot, és a saját elektronikájával állítja elő belőle a betonstabil, 48 V-os PoE feszültséget a kamerák számára. Nincs szükség extra 230 V-os kábelezésre, nincsenek ormótlan feszültségnövelő adapterek. Egyetlen 12 V-os rendszer hajtja a routert, a switchet és a 4 kamerát is. Helytakarékos, elegáns és brutálisan hatékony.
A labor teszt: Kihúztuk a tápkábelt
Kíváncsiak voltunk, mikor adja fel az akkumulátoros tápegység ezt a masszív, 4 kamerás terhelést a valóságban. De egy igazi telepítő nem áll a sarokban stopperrel a kezében.

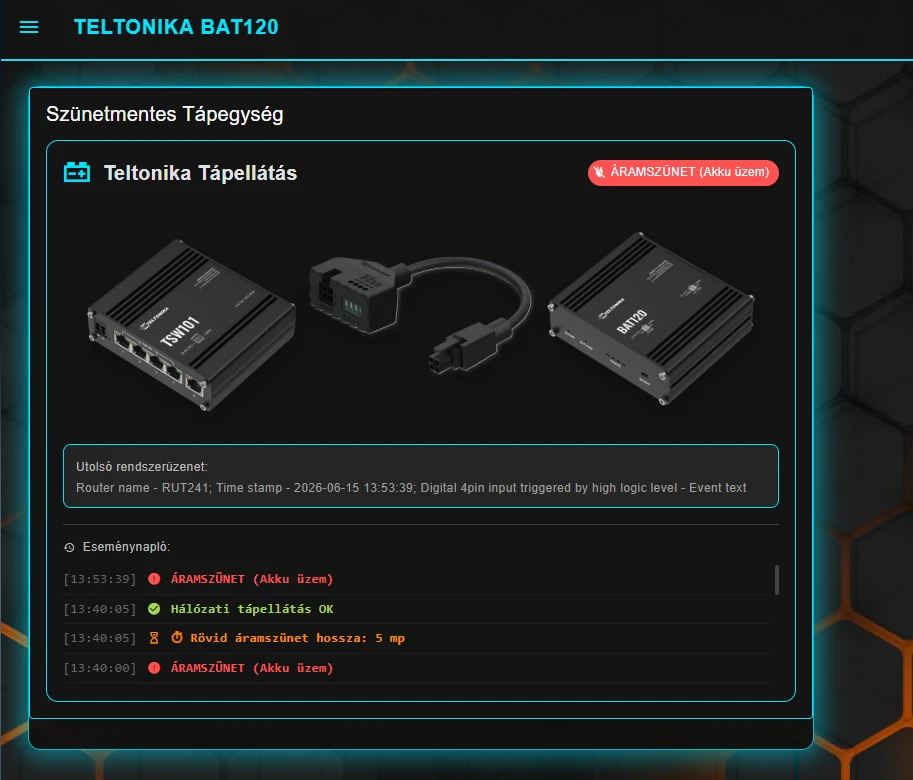

A mini UPS rendelkezik egy fizikai riasztási be- és kimenettel (4-pin I/O) ami zseniális módon a speciális tápkábelekbe Teltonika PR5MEC21 és PR2FK20M van beépítve. Amint megszűnt a 230 V-os betáp, ezen a porton keresztül a tápegység azonnal „szólt” a routernek, hogy akkumulátoros üzemre váltott. Ezt a jelet a router azonnal továbbította a központunkba. A műszerfalunk azonnal pirosra váltott: ÁRAMSZÜNET (Akku üzem), és a háttérben elindult egy láthatatlan stopper. Sőt a tápkábelek kimenetét felhasználva egy egyszerű 12 V-os relépanellel és egy egyszerű piros LED-del megoldottuk a lokális jelzést is.
Honnan tudjuk, hogy mikor állt meg a rendszer?
Hogy másodpercre pontos eredményt kapjunk, a központból folyamatosan „pingeltük” a helyi hálózaton az egyik kamerát. Amíg a kamera válaszolt, addig a szünetmentes egységünk bírta szuflával, és a switch is tette a dolgát, folyamatosan biztosítva a PoE tápellátst.
Amikor az akkumulátor utolsó millivoltja is elfogyott, a switch kikapcsolt, a kamerák elsötétültek, és a ping megszakadt.

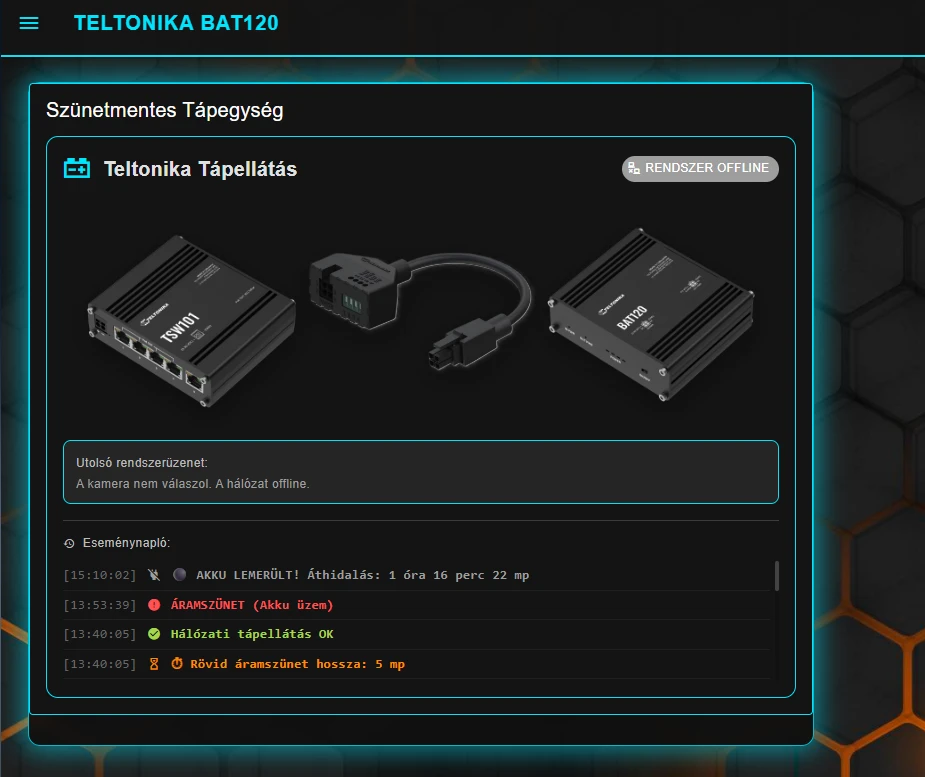

A Node-RED rendszerünk ekkor megállította a stoppert, és bevésődött a naplóba a várva várt bejegyzés:
[15:10:02] ⚫ AKKU LEMERÜLT! Áthidalás: 1 óra 16 perc 22 mp
Csak ennyi? – merülhet fel a kérdés
Igen, de ha jobban belegondolsz ez egyáltalán nem rossz teljesítmény.
Nézzük, miért is nem?
- ✔ Zökkenőmentes „Plug & Play” Integráció: Az UPS egy tenyérnyi, DIN-sínre pattintható eszköz, amely közvetlenül a router mellé illeszthető. Ezzel a megoldással megspórolható a nagyméretű fémszekrény és a bonyolult tápegység-kábelezés.
- ✔ Natív Digitális Intelligencia: Míg a zselés akku egy „passzív” erőforrás, a szünetmenetesünk közvetlenül kommunikál a RutOS rendszerrel. Ez lehetővé teszi a másodpercre pontos, automatizált diagnosztikát, valamint az azonnali riasztást – amit ebben a tesztben is bemutattunk –, ami egy modern távfelügyeleti rendszerben elengedhetetlen.
- ✔ Hosszú Távú Karbantartás-mentesség: A modern lítium-ion technológiának és az okos mélykisülés-védelemnek köszönhetően ez az egység nem igényel évenkénti helyszíni ellenőrzést vagy cserét, még kültéri kötődobozok hőingadozása mellett sem. Az 1 óra 16 perc egy hajszálpontosan megjósolható, évekig konzisztens teljesítmény, nem pedig egy folyamatosan romló érték.
Összegzés:
Ez a teszt tökéletesen bebizonyította a hatékonyságot. A Teltonika BAT120 energiát biztosít, a Teltonika TSW101 ipari switch briliáns 12 V -> PoE konverziója pedig gondoskodik a kamerák folyamatos működéséről áramszünet esetén is. Ráadásul még a távfelügyelet is megoldott, hiszen azonnali riasztást kapunk a nem várt áram kimaradásról. Ha ezt a párost használod, nem csak rengeteg helyet és szerelési időt spórolsz, de egy sokkal stabilabb, ipari szintű megoldást adsz át az ügyfeleidnek.
