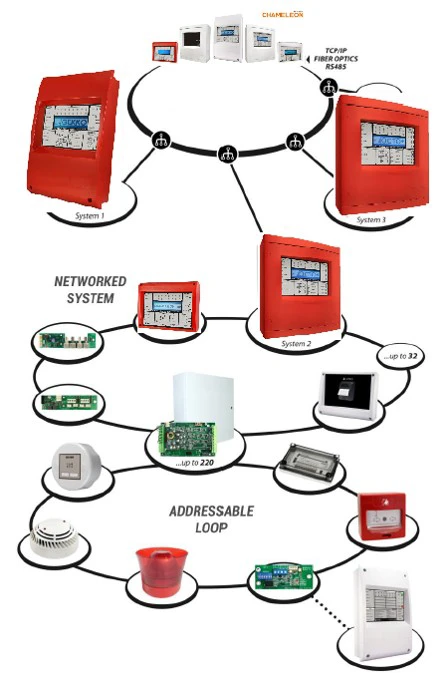

A Chameleon Network egy elosztott intelligenciájú és az objektum méretéhez rugalmasan alakítható hálózat, melybe a Global Fire új generációs tűzjelző központjait és bővítőit fűzhetjük össze, így költséghatékony elemek bevonásával hozhatunk létre akár 128 hurokból álló rendszert is. Minden panel osztozik az „ok-okozati” konfiguráción, mint egy globális rendszer. Minden alkalommal, amikor egy panelen esemény történik, a panel továbbítja az eseményt a hálózaton és rögzíti az eseményt a helyi „eseménynaplójában”, majd végrehajtja az adott eseményre meghatározott ok-okozati összefüggést (vezérlést és hangjelzők indítását).
Az alábbi videón megtekinthető a Chameleon Network és a kialakításához használható központok:
A Chameleon Network hálózatba szervezett eszközöket a Chameleon Network kommunikációs modulok segítségével köthetjük egymáshoz.
INT-RS422-P2P-D és INT-RS422-P2P-S kommunikációs modulok
Az INT-RS422-P2P-D és INT-RS422-P2P-S kommunikációs modulok lehetővé teszik több központ vagy központ és másodkezelő hálózatba kötését RS485 alapú, csavart érpáras, réz kábeles kommunikáció felhasználásával.
Amíg az INT-RS422-P2P-D eszköz egy kétcsatornás (Duál) kommunikációs eszköz, az INT-RS422-P2P-S egy egycsatornás (Single) kommunikációs eszköz.

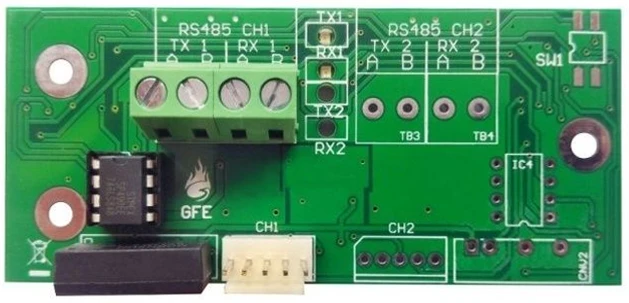

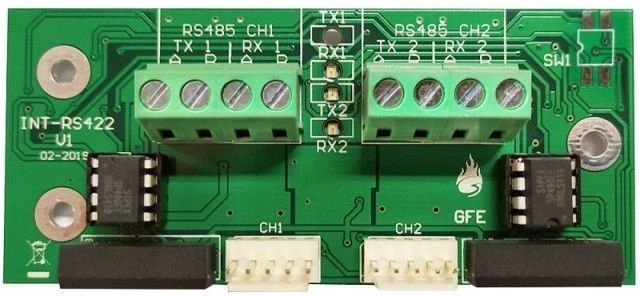

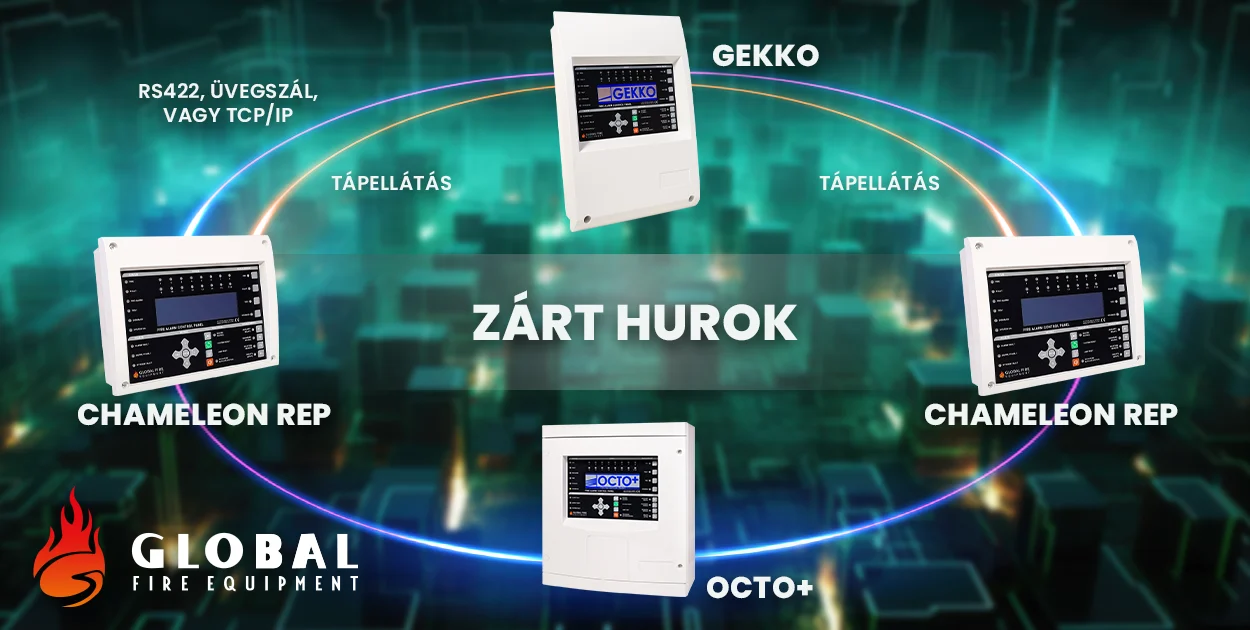

Az INT-RS422-P2P-D interfész kettős egyenrangú RS422 kapcsolatot tesz lehetővé, így zárt hurkú, „daisy-chained” kommunikációs hálózatot lehet kiépíteni a GFE CHAMELEON panelek (Gekko, Octo+, Chameleon Repeater) között. Az INT-RS422-P2P-S interfész egyetlen RS422 csatlakozást tesz lehetővé (CH1-CH2). A Chameleon Display eszközhöz elegendő ez az eszköz (CH3).
INT FO P2P-D és INT FO P2P-S kommunikációs modulok
Az INT FO P2P-D és INT FO P2P-S kommunikációs modulok lehetővé teszik több központ vagy központ és másodkezelő hálózatba kötését optikai kábel felhasználásával.
Amíg az INT FO P2P-D eszköz egy kétcsatornás (Duál) kommunikációs eszköz, az INT FO P2P-S egy egycsatornás (Single) kommunikációs eszköz.

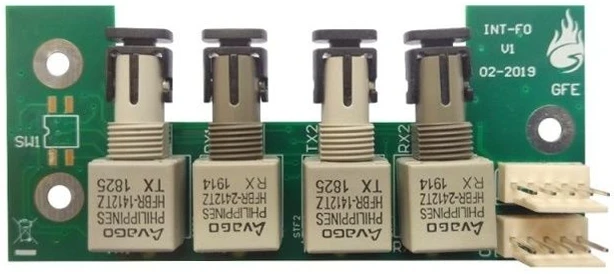

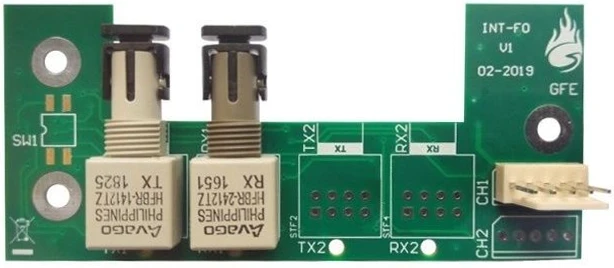

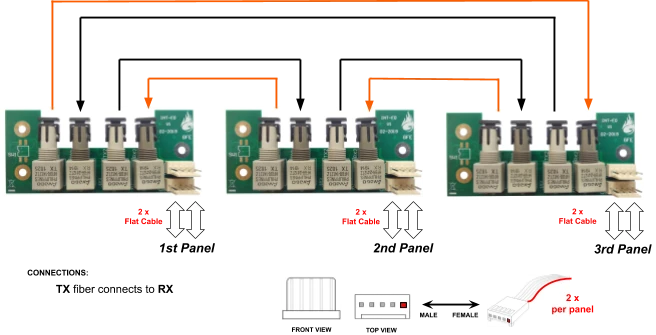

Az INT FO P2P-D interfész kettős egyenrangú optikai kapcsolatot tesz lehetővé, így zárt hurkú, „daisy-chained” kommunikációs hálózatot lehet kiépíteni a GFE CHAMELEON panelek (Gekko, Octo+, Chameleon Repeater) között. Az INT FO P2P-S interfész egyetlen optikai csatlakozást tesz lehetővé (CH1-CH2). A Chameleon Display eszközhöz elegendő ez az eszköz (CH3).
INT MIX FO-RS422 P2P kommunikációs modul

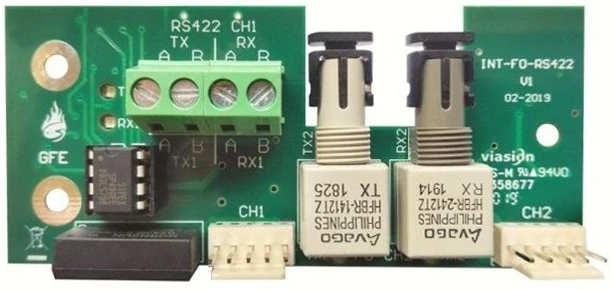

Az INT MIX FO-RS422 P2P kommunikációs eszköz lehetővé teszi több központ vagy központ és másodkezelő hálózatba kötését optikai kábel vagy RS485 alapú, csavart érpáras, réz kábeles kommunikáció felhasználásával.
AJÁNLOTT KÁBEL / CSATLAKOZÓ Multi modusú (Multi-mode) 62,5/125 µm-es kábel ST csatlakozóval
INT-TCPIP-ODY kommunikációs modul

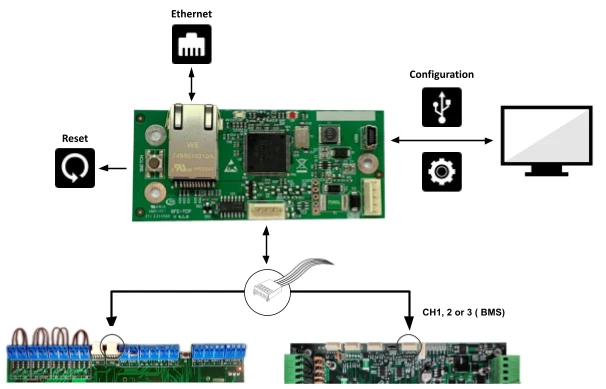

Az INT-TCPIP-ODY egy TCP/IP kommunikációs interfész, amely a Chameleon hálózati panelek grafikus felügyeleti szoftverbe történő integrálására szolgál (G-One, Gekko, Octo+). Az eszköz a saját fejlesztésű, fejlett kommunikációs protokollt használja a panelről érkező információk küldésére és fogadására, így teljes körű felügyeletet biztosít a legösszetettebb tűzjelző rendszerek felett is. A hálózati konfigurációk egy beépített USB-csatlakozón keresztül menthetők el az interfészre.
INT-TCPIP-V2 kommunikációs modul

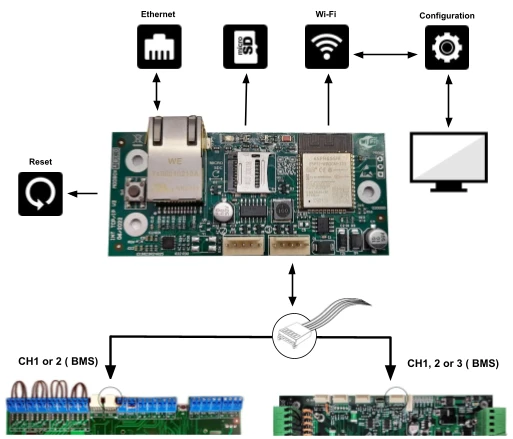

Az INT-TCP/IP-V2 egy olyan interfész, amely új, fejlett funkciókkal és képességekkel egészíti ki a Chameleon paneleket (G-One, Gekko, Octo+). Továbbfejlesztett hardvere révén akár Wi-Fi-n keresztül is integrálható a meglévő helyi hálózatokba (LAN). Az SD-kártya foglalat lehetővé teszi, hogy az interfész értékes adatokat tároljon, vagy szükség esetén egyszerű firmware-frissítéseket hajtson végre. Ez rendkívül hasznos a hálózati hibakeresések (debug) és a naplózást (log) igénylő helyzetek során.
A panelkommunikációhoz használt saját fejlesztésű ODYSSEY protokoll, valamint egy dedikált internetes brókerhez (külső szerverhez) való biztonságos csatlakozás révén „élő” események fogadhatók, és a csatlakoztatott panelek 24/7-ben felügyelhetők, így valós időben ellenőrizhető és látható a panelek állapota. Az internetböngészőn keresztül elérhető, felhasználóbarát, dedikált weboldal az ügyfélélmény új és biztonságos szintjét nyújtja. Az olyan új funkciók, mint az SMS- és e-mail-értesítések, még tovább növelik a távfelügyeleti képességeket.
Új funkció az is, hogy az interfész az üzemmód típusának megfelelően konfigurálható: WEB SERVER (webböngészős oldal) vagy ODYSSEY (az OWL vagy ODYSSEY XLP szoftverekkel való használathoz). Az interfész hálózati konfigurációja, a távoli internetes bróker címe és az összes helyi paraméter egy felhasználóbarát konfigurációs weboldalon keresztül állítható be, amely közvetlenül elérhető Wi-Fi AP (Access Point / hozzáférési pont) módban (ehhez az interfésznek Access Point módban kell lennie).
INT-TCPIP-V2-P2P kommunikációs modul

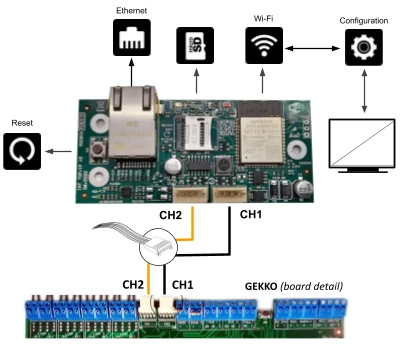

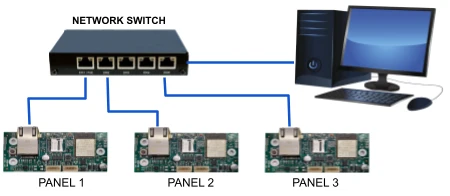

Az INT-TCP/IP-P2P-GATEWAY interfész további számos fejlett funkciót és képességet biztosít a Chameleon panelekhez (G-One, Gekko, Octo+ és Chameleon Rep). Az interfész segítségével a panel-panel hálózatba kötés könnyen megvalósítható.
Ennek az interfésznek az egyik legfőbb előnye a fejlett hardvere, amely megkönnyíti a meglévő helyi hálózatokba (LAN) történő integrációt akár Wi-Fi-n vagy akár Ethernet-kábelen keresztül. Emellett egy SD-kártya foglalat teszi lehetővé az egyszerű firmware-frissítéseket, amikor csak szükséges.
További új funkció, hogy az interfész négyféle üzemmód egyikére konfigurálható: Panel-to-Panel hálózat, MODBUS, ODYSSEY vagy ESPA. Az interfész beállításához mindössze a felhasználóbarát konfigurációs weboldalt kell megnyitnod közvetlenül Wi-Fi AP módon keresztül.
Intelligens épületfelügyeleti integráció: Modbus RTU támogatás
Egy modern, nagyméretű létesítmény esetében ma már alapvető elvárás, hogy a tűzvédelmi rendszer ne elszigetelt egységként működjön, hanem az épületfelügyeleti rendszerrel (BMS) összehangoltan biztosítsa a hatékony beavatkozást és kiürítést. Az Octo+ és Node+ központok natívan támogatják az ipari automatizálásban szabványos Modbus RTU protokollt, így dedikált Modbus kimenetükön keresztül könnyedén integrálhatók a felügyeleti szoftverekbe. Ez a kétirányú adatkapcsolat lehetővé teszi, hogy vészhelyzet esetén a BMS azonnali, előre programozott automatizmusokat indítson el:
- Légtechnika leállítása: Tűzjelzés esetén a füst terjedésének korlátozása érdekében a szellőzőrendszerek leállnak, a tűzgátló csappantyúk pedig lezárnak.
- Menekülési útvonalak biztosítása: A beléptetőrendszer automatikusan oldja a vészkijáratok zárását, a lifteket pedig a biztonsági mentési szintre vezérli.
- Központi vizualizáció: A létesítményüzemeltetők a saját, megszokott SCADA vagy BMS felületükön, valós időben látják a tűz- vagy hibaesemények pontos helyét és státuszát.
LC EVOLUTION
Az LC EVOLUTION hurokkártyákat optimalizálták, így még egyszerűbbé vált az utólagos bővítés. Ezeket használja a Gekko és az Octo+ központ, valamint a Node+ bővítő is. Így egy egyszerű és gazdaságos kártyacserével bővíthetjük például az 1 hurkos Gekko / Octo + központunkat 2, 3 vagy 4 hurkossá. Mindegyikre igaz, hogy hurkonként 125 címen, maximum 250 eszközt támogatnak, az elődökkel megegyezően az eszközöket 384 zónába, 512 IO és 512 hangjelző csoportba szervezhetjük. Itt is két tűzjelző és egy hibarelé kimenetet, valamint két felügyelt hangjelző kimenetet találunk.
A legjobb oldala a fejlesztésnek, hogy a teljes menüstruktúrát megtartották, így a programozás menete teljesen ismerős lesz, nem kell egy teljesen új rendszert megtanulnunk. Ezt bővítették pár olyan menüponttal, ami a nagyobb keretszámok lekezelését, valamint a hálózati működés lefedését szolgálják.
Az eddig is jól méretezhető Global Fire rendszerek most szintet léptek. Miközben megmaradt az egyszerűség és az ebben rejlő hatékonyság, nőtt a kivitelezhető méret, és tökéletesedett az optimalizálhatóság.
