A Global Fire címezhető termékcsalád legsokoldalúbb tagja az Octo+, illeve a Node+ tűzjelző központ, amelyek 0, 1, 2, 3 vagy 4 hurkos kivitelben választhatóak. Az LC EVOLUTION kártya cseréjével bővíthető a hurokszám.
Az Octo+ központból fejlesztett Node+ tűzjelző központon nem található előlapi kezelőfelület és kijelző. Jellemzően ezt a kialakítású központot a Chameleon Network hálózatok építéséhez ajánlja a gyártó számunkra, amikor legalább egy darab Octo+ központ már eleme a hálózatnak. Ily módon lehetőség nyílik az előlap leszerelésével a központ egyéni, hálózattól és Chameleon Connector szoftver nélküli diagnosztizálásra. Erre a feladatra akár egy octo+ Display másodkezelőt is használhatunk. A Gekko és G-One központokkal ellentétben az Octo+ és Node+ központokon 3 db kommunikációs csatlakozót találunk és plusz beépített eseménynyomtatóval is bővíthetjük. CH1 és CH2 csatlakozók mellett megtalálható a CH3 is. Erre a plusz kommunikációs csatlakozóra illeszthetünk pl. térképes felügyeleti (OWL) illesztő kommunikációs kártyát vagy eseménynyomtatót (Chameleon Printer). A megoldás akkor is biztosítható, ha a központ egy Chameleon Network hálózat tagja, és a hálózathoz való csatlakozás miatt a CH1 és CH2 csatlakozók már foglaltak.
Az új központok változtatás nélkül kezelik a Junior és Juno-Net által is használt GFE / ZEOS jelzőhurkokat, tehát a régi rendszerek cseréje zökkenőmentesen oldható meg.

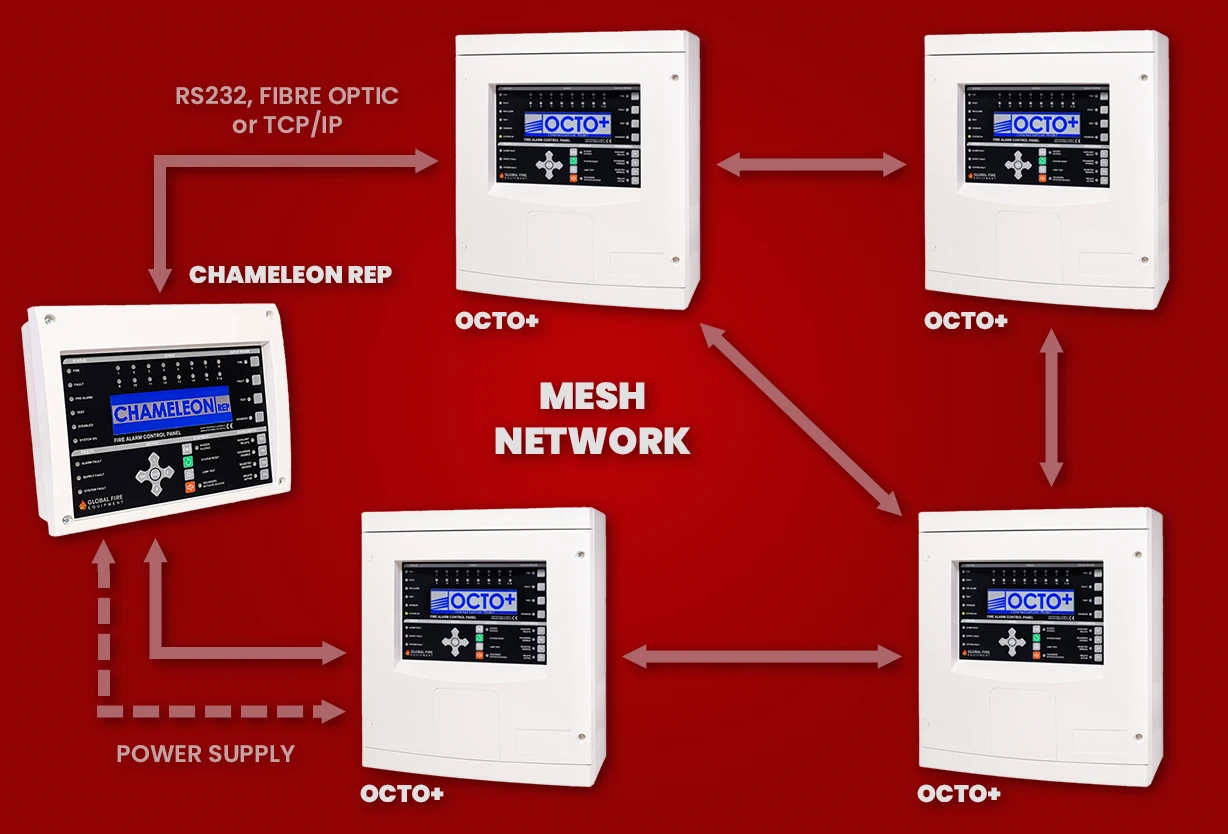

Amíg Gekko és G-One központok alapvetően a Junior központ kiváltását célozták meg, az Octo+ és a Node+ központ a kialakítását tekintve inkább a Juno-Net utódja lehetne. A régi Juno-Net központok és a jelenlegi Octo+ és Node+ központok között lényeges különbség, hogy az új rendszerek esetében nagyobb kiépítésnél az intelligencia nem egyetlen központban koncentrálódik, hanem a Chameleon Network hálózaton belül oszlik meg. A Chameleon Network egy elosztott intelligenciájú, az objektum méretéhez rugalmasan igazítható hálózati megoldás, amelybe a Global Fire új generációs tűzjelző központjai és bővítői fűzhetők össze. Így költséghatékony elemek bevonásával akár 128 hurokból álló rendszer is kialakítható. Így a hálózat egyik legnagyobb előnye, hogy ha egy központ meghibásodik mindegyik központ jelezni fogja, de a rendszer tovább működik.
Egy hálózat 32 eszközt tartalmazhat, amelynek része lehet a Gekko, Octo+ központ, a Node+ bővítő és a Chameleon Repeater másodkezelő is. Minden panel osztozik az „ok-okozati” konfiguráción, mint egy globális rendszer. Minden alkalommal, amikor egy panelen esemény történik, a panel továbbítja az eseményt a hálózaton és rögzíti az eseményt a helyi „eseménynaplójában”, majd végrehajtja az adott eseményre meghatározott ok-okozati összefüggést (vezérlést és hangjelzők indítását). A hálózat részleges sérülése vagy leszakadása esetén a központok jelezni fogják a hibát, de a leszakadt központ tovább működik „sziget” üzemben.
Az OWL elegáns és könnyen kezelhető grafikus felhasználói felülete megjeleníti a rendszer összes eszközét és riasztási eseményét, valamint a panel állapotára vonatkozó információkat. A grafikák és ikonok egyszerű és logikus módon, egy alaprajz segítségével elrendezve lehetővé teszik a felhasználók számára, hogy valós időben azonosítsák az esetleges tűzjelzéseket és hibákat, majd gyorsan reagáljanak.
Az új, LC EVOLUTION hurokkártyákat optimalizálták, így még egyszerűbbé vált az utólagos bővítés. Ezeket használja a Gekko és az Octo+ központ, valamint a Node+ bővítő is. Így egy egyszerű és gazdaságos kártyacserével bővíthetjük például az 1 hurkos Gekko vagy Octo+ központunkat 2, 3 vagy 4 hurkossá. Mindegyikre igaz, hogy hurkonként 125 címen, maximum 250 eszközt támogatnak, az elődökkel megegyezően az eszközöket 384 zónába, 512 IO és 512 hangjelző csoportba szervezhetjük. Ezek a paraméterek viszont a hálózatba kapcsolt központok esetén közös jellemzők, azaz rendszerenként értendők. A korábbi központokhoz hasonlóan két tűzjelző és egy hibarelé kimenetet, valamint két felügyelt hangjelző kimenetet találunk.
Az eseménytár mérete 10 000 sorra növekedett és a kijelzőt is modernizálták, a hagyományos LCD kijelző helyett grafikusat kapunk, mely teret enged a grafikai ábrázolásoknak, valamint az informatív, piktogramos megjelenítésnek. A programozó szoftver csatlakoztatásához USB csatlakozót kapunk.
A fejlesztés egyik kiemelt előnye, hogy a teljes menüstruktúra megmaradt, ezért a programozás folyamata a korábbi rendszereket ismerő felhasználók számára továbbra is könnyen átlátható. A meglévő menürendszert olyan új funkciókkal egészítették ki, amelyek a nagyobb keretszámok kezelését és a hálózati működés támogatását teszik lehetővé.
A nagy eszközszámú, elosztott rendszerek kialakítását az új fejlesztésű Chameleon Network biztosítja. Ennek része lehet a Gekko és Octo+ központ, a Node+ bővítő és a hálózat kezelését biztosító Chameleon Repeater. Egy hálózat 32 eszközt tartalmazhat, miközben az egyes Octo+ panelek a saját alközpontjaikkal egyenként biztosíthatnak 128 hurkot. Ezzel kolosszális, akár 1 000 000 eszközt felügyelő rendszer is kialakítható!
Összehasonlító táblázat:
| Octo+ | Juno-Net | Node+ | |
|---|---|---|---|
| Alap hurokszám | 01 - 04 | 01 - 03 | 01 - 04 |
| Maximális hurokszám | 04 | 03 (hálózatban, bővítőkkel max. 96) | 01 |
| Hurkonkénti maximális eszközszám | 250 | 250 | 250 |
| Hurkonkénti címek száma | 125 | 125 | 125 |
| Hurok terhelhetősége | 150 mA/hurok | 275 mA/hurok | 150 mA/hurok |
| Hurokkártya típusa | LC Evolution | LC | LC Evolution (csak 1 hurkos) |
| Felügyelt (hangjelző) kimenetek | 2 | 2 | 2 |
| Hangjelző kimenetek terhelhetősége | 2 x 250 mA | 2 x 400 mA | 2 x 250 mA |
| AUX kimenet | 300 mA | 460 mA | 300 mA |
| Központ saját fogyasztása nyugalomban | 65 mA | 80 mA | 52 mA |
| Központ saját fogyasztása riasztásban | 85 mA | 105 mA | 91 mA |
| Támogatott akkumulátorok | 2 x 7 Ah | 2 x 7 Ah | 2 x 7 Ah |
| Relés hibakimenetek száma | 1 | 1 | 1 |
| Relés tűzjelző kimenetek száma | 2 | 2 | 2 |
| Logikai zónák száma | 384 | 384 | 384 |
| Hangjelző csoportok száma | 512 | 512 | 512 |
| IO csoportok száma | 512 | 512 | 512 |
| Eseménytár mérete | 10000 | 2000 | 10000 |
| Kijelző típusa | 240 x 64 pixeles grafikus LCD kijelző | 4 x 40 karakteres LCD kijelző | 240 x 64 pixeles grafikus LCD kijelző |
Használható modulok, kiegészítők:

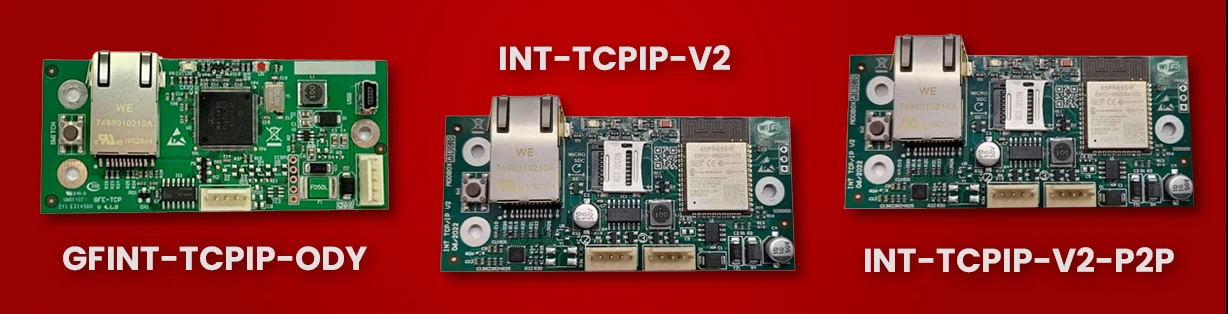

Épületfelügyelet, ODESSEY és OWL: INT-TCPIP-ODY, INT-TCPIP-V2, INT-TCPIP-V2-P2P

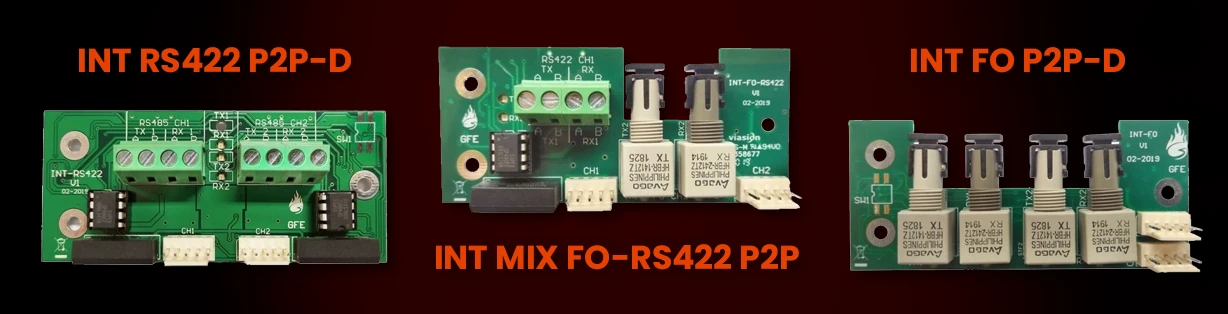

Chameleon Network hálózatba illesztéshez: INT RS422 P2P-D, INT MIX FO-RS422 P2P, INT FO P2P-D
Intelligens épületfelügyeleti integráció: Modbus RTU támogatás
Egy modern, nagyméretű létesítmény esetében ma már alapvető elvárás, hogy a tűzvédelmi rendszer ne elszigetelt egységként működjön, hanem az épületfelügyeleti rendszerrel (BMS) összehangoltan biztosítsa a hatékony beavatkozást és kiürítést. Az Octo+ és Node+ központok natívan támogatják az ipari automatizálásban szabványos Modbus RTU protokollt, így dedikált Modbus kimenetükön keresztül könnyedén integrálhatók a felügyeleti szoftverekbe. Ez a kétirányú adatkapcsolat lehetővé teszi, hogy vészhelyzet esetén a BMS azonnali, előre programozott automatizmusokat indítson el:
- Légtechnika leállítása: Tűzjelzés esetén a füst terjedésének korlátozása érdekében a szellőzőrendszerek leállnak, a tűzgátló csappantyúk pedig lezárnak.
- Menekülési útvonalak biztosítása: A beléptetőrendszer automatikusan oldja a vészkijáratok zárását, a lifteket pedig a biztonsági mentési szintre vezérli.
- Központi vizualizáció: A létesítményüzemeltetők a saját, megszokott SCADA vagy BMS felületükön, valós időben látják a tűz- vagy hibaesemények pontos helyét és státuszát.
